QUQ系列液壓空氣濾清器

來源：利菲爾特發布日期：2013-03-20 瀏覽： 0 次

QUQ系列液壓空氣濾清器

一、QUQ系列液壓空氣濾清器簡介

QUQ系列液壓空氣濾清器的設計參考國外先進技術資料，并在批量生產EF系列液壓空氣濾清器的基礎上，進一步地改進后使空氣濾清器達到了標準化，系列化的目的。經使用表明，QUQ系列液壓空氣濾清器具有體積輕巧，結構合理，外型設計美觀新穎，過濾性能穩定，安裝使用方便等優點，各項性能指標均達到了國外同類產品技術要求，連接尺寸與國外產品一致，并符合“液壓空氣濾清器國家標準和產品新系列設計”技術要求，深得廣大用戶青睞。

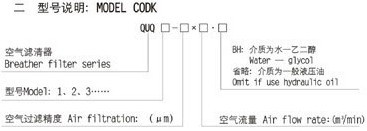

二、QUQ系列液壓空氣濾清器型號說明

型號詳細說明例：QUQ1—10×0.25·BH

（1）QUQ：空氣濾清器

（2）1：型號—1

（3）10：空氣過濾精度—10μm

（4）0.25：空氣流量—0.25 m3/min

（5）BH：介質為水—乙二醇（省略介質為一般液壓油）

三、QUQ系列液壓空氣濾清器技術參數

型號	QUQ1-×	QUQ2-×	QUQ2.5-×	QUQ3-×	QUQ4-×	QUQ5-×
空氣過濾精度（μm）	10 20 40
空氣流量（m³/min）	0.25 0.4 1.0	0.63 1.0 2.5	1.0 2.0 3.0	1.0 2.5 4.0	2.5 4.0 6.3	4.0 6.3 10
溫度適應范圍（℃）	-20~+100
油過濾網孔	0.5（可根據用戶要求選擇）
注：表中空氣流量是空氣阻力ΔP=0.02Mpa時的值

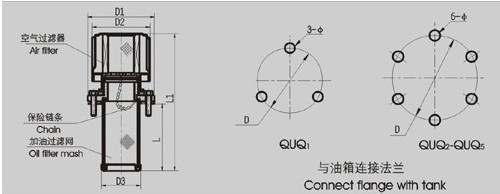

四、QUQ系列液壓空氣濾清器安裝外形尺寸

型號	D	D1	D2	D3	L	L1	安裝螺釘	Φ
QUQ1	Φ41.3	Φ50	Φ44	Φ28	82	134	3—M4×16	Φ4.5
QUQ2	Φ73	Φ83	Φ76	Φ48	98	159	6—M4×8
QUQ2b	Φ88	Φ97	Φ76	Φ48	98	159	6—M4×8
QUQ2.5	Φ110	Φ123	Φ113	Φ76	150	239	6—M4×8
QUQ2.5A	Φ96	Φ114	Φ90	Φ76	192	241	4—M8×12	Φ9
QUQ2.5B	Φ105	Φ123	Φ90	Φ80	185	237	4—M8×12	Φ9
QUQ3	Φ145	Φ160	Φ150	Φ89	195	320	6—M4×12	Φ4.5
QUQ4	Φ250	Φ280	Φ256	Φ153	254	379	6—M10×20	Φ11
QUQ5	Φ280	Φ320	Φ295	Φ197	270	395	6—M12×20	Φ13
