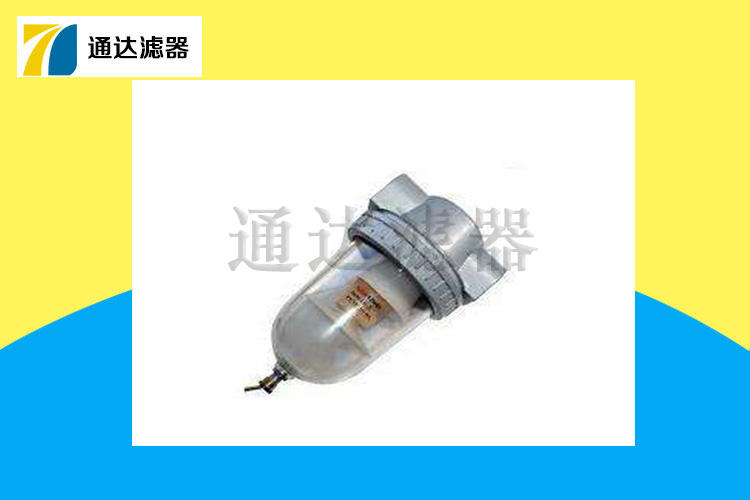

QSL-25空氣過濾器系列產品廣泛用于一般氣壓傳動系統中,除去壓縮空氣中的固態雜質,水滴和油污等達到氣壓傳動系統所要求的凈化程度。
型號 QSL-6 QSL-8 QSL-10 QSL-15 QSL-20 QSL-25 QSL-40 環境溫度 5~60℃ 公稱輸入壓力 0.63MPa 過濾精度 50-70MPa 水分滴效果 ≥85%
以QSL-15為例:Q表示氣動元件,SL表示空氣過濾器,-15表示公稱通徑。 QSL-25空氣流量表: 型號 壓力降等于進口壓力為5%條件下,測得各種進口的壓力空氣流量應不小于下列值 空氣流量 L/min 進口壓力 0.25 0.4 0.63 0.8 1.00 QSL-6 200 290 450 360 680 QSL-8 450 720 1100 1460 1700 QSL-10 760 1170 1620 2000 2340 QSL-15 1170 1460 2340 2700 3420 QSL-20 1700 2800 4000 4600 5400 QSL-25 2100 3420 5200 5800 6800 QSL-40 2500 4020 6400 7000 8200
1. 裝配前,要充分吹除掉QSL-25配管中的切屑物,灰塵等,防止密封材料碎片混入. 2. 進出口方向不得裝反.QSL-25要垂直安裝,水杯向下.為便于維修,上下應留出適當空間. 3.QSL-25不得裝在接近空壓機處,因該處空氣溫度較高,大量水分仍呈氣態,QSL-25過濾效果不明顯.應安裝在用氣裝置的附近,以保證空氣中的大部分的水分都已冷凝成液態水.這樣過濾效果好. 4.手動排水型,當水位快升至QSL-25擋水板時要排水.若忘記排放冷凝水,一旦冷凝水到達QSL-25濾芯部位,被分離出來的冷凝水又會從二側流出,污染下游的氣動元件,必須注意. 5. 為防止QSL-25水杯破裂傷人,要定期檢查水杯有無裂紋,是否被污染. 6. QSL-25水杯材質是PC,不能在有有機溶濟及化學藥品霧氣的環境中使用.QSL-25不能在較高溫度(70 ℃以上)場合使用.清洗QSL-25水杯應使用中性清潔劑.應避免陽光照射. 7. QSL-25濾芯要定期清洗或更換,或在QSL-25過濾器兩端壓降大于0.1Mpa時更換.
