ZZLD多濾芯自清洗過濾器
來源：利菲爾特 發布日期：2012-11-10 瀏覽： 0 次

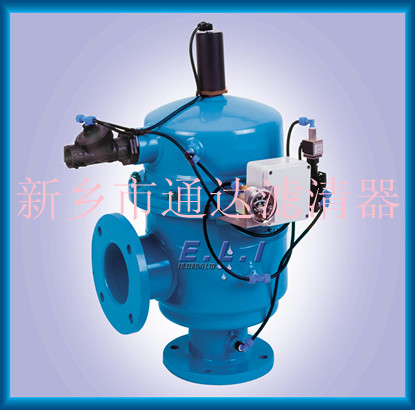

ZZLD多濾芯自清洗過濾器
新鄉是新鄉市利菲爾特濾器股份有限公司生產的ZZLD型多濾芯式自動清洗過濾器在正常過濾時所有濾芯都處于連續過濾工作。在反洗過程中，只有處于反洗區域的一、二只濾芯在進行反洗，隨著反洗區域的位移逐個把所有濾芯反洗完畢，而不在反洗區域的濾芯仍在進行過濾工作，這就是多濾芯式過濾器反洗時過濾不停機的原理。多濾芯自動清洗過濾器中的濾芯過濾和反洗示意是一只濾芯在過濾中，原（污水）由濾芯內側向外側過濾，水中懸浮物雜質被V型端的縫隙孔攔截在濾芯內并浮著在縫隙平面周圍，濾后凈水由濾芯內縫隙中向外流出。當濾芯縫隙孔被懸浮物大量阻塞時，過濾器進出口水端壓差增大，并啟動反洗即濾芯在反洗中，反洗時由于濾芯內部腔體被泄壓閥門導通而接入大氣（表壓為0），使濾芯外側的濾后凈水變?yōu)榉聪此诖蟮膲翰钭饔孟卵杆儆蔀V芯外側向內側沖刷，由于縫隙是V型的，反洗水從濾芯外側進入內側時流速將大大提高，進而對縫隙形成很大的沖刷清洗作用。這種V型端面尖端向外的高品質濾芯具有優異的流體特性，可使得自動清洗過濾器每次自動清洗都是成功的，從而保證了自清洗過濾器長期穩定的工作。大量應用實踐證明：如果濾芯不具備上述特性，將導致過濾和反洗失敗。
ZZLD多濾芯自清洗過濾器說明：
1、反洗泄壓排污口（DN3）由電動閥控制，并和反洗電機同步動作，即反洗電機開始啟動反洗電動閥打開，開始排污，反洗結束時反洗電機停止，反洗結束；電動閥也同時關閉，排污結束。
2、排污口（DN4）由手動閥控制，手動排污閥需定期開啟或清洗時開啟，排出沉淀到主機底部的臟物。
3、均壓閥及放氣閥在第一次工作開始時打開排氣，正常工作時均需關閉。
4、安裝時應特別注意進出水口方向并不得有大粒徑的臟物進入主機內，詳見使用說明書。
ZZLD100-1400系列多筒式自清洗過濾器主要技術性能和參數
|
分類 |
項目內容 |
單位 |
性 能 和 參 數 |
|||||||
|
ZZLD100 |
ZZLD150 |
ZZLD200 |
ZZLD250 |
ZZLD300 |
ZZLD350 |
ZZLD400 |
ZZLD450 |
|||
|
運 |
主管道通徑（DN1、DN2） |
mm |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
參考流量 |
M3/h |
60-120 |
150-170 |
210-300 |
380-450 |
560-700 |
750-1000 |
960-1220 |
1260-1540 |
|
|
經濟精度范圍 |
mm |
0.05-0.8 |
||||||||
|
最高精度 |
mm |
0.03 |
||||||||
|
尖端向外的V型 |
|
(1)過濾及反洗均符合正確的流體特性（不糊網、易清洗）（2）濾芯不變形，強度及耐磨性極高（3）特別適用于冶金工業等金屬（氧化物）粉粒狀雜質重負荷工作，并保持高可靠長壽命 |
||||||||
|
工作介質 |
|
工業水≤60℃ |
||||||||
|
設計壓力 |
MPa |
0.6、1.0、1.6、2.5和4.0共五種 |
||||||||
|
最低工作壓力 |
MPa |
≥0.25 |
||||||||
|
逆洗參數 |
反洗起始差壓 |
|
0.03-0.05 |
|||||||
|
反洗耗水量 |
L/min |
約為主管道水流量的1/100000-1/100 |
||||||||
|
反洗過程時間（注1） |
S |
80-120 |
||||||||
|
差壓控制可予置范圍 |
MPa |
按差壓控制反洗，可予置差壓范圍為0.02-0.1 |
||||||||
|
時間控制可予置范圍 |
H |
按時間控制反洗，可予置時間范圍為1-24h |
||||||||
|
反洗泄壓（排水）閥管徑DN3 |
mm |
40 |
50 |
65 |
80 |
|||||
|
清洗閥管徑DN4 |
mm |
25 |
32 |
40 |
50 |
|||||
|
電氣設備參數 |
電源電壓 |
伏相 |
380伏三相電源 |
|||||||
|
逆洗臂電機 |
KW |
0.18KW(三相)（A02-6324,380伏）[注2] |
0.37KW(三相)（A02-7124,380伏） |
|||||||
|
減速器 |
|
雙吸蝸輪減速器或多級直接擺線針輪減速器 |
||||||||
|
電動反洗泄壓閥（注3） |
|
Q941F-16系列三相電機[注2]? 電動球閥（Dg40-125） |
||||||||
|
反洗臂定位開關 |
|
L×19[注2] |
||||||||
|
差壓控制器 |
|
D520/7DD[注2] |
||||||||
|
故障顯示報警 |
|
反洗故障、差壓控制故障及安全聯軸器故障等現場和去CRT報警顯示 |
||||||||
|
總耗電量 |
KW |
≤0.3 |
≤0.4 |
≤0.5 |
≤0.6 |
|||||
|
電控箱尺寸（寬厚高） |
mm |
400×320×520墻式或安裝在機器旁邊出線口在底部[注2] |
||||||||
|
分類 |
項目內容 |
單位 |
性 能 和 參 數 |
|||||||
|
ZZLD500 |
ZZLD600 |
ZZLD700 |
ZZLD800 |
ZZLD900 |
ZZLD1000 |
ZZLD1200 |
ZZLD1400 |
|||
