T型管道過濾器

來源：利菲爾特發(fā)布日期：2019-06-21 瀏覽： 0 次

T型過濾器簡介

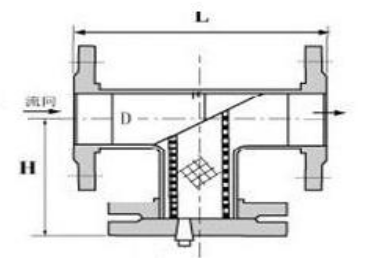

T型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩(wěn)定工藝過程，保障安全生產的作用。當流體進入置有一定規(guī)格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。T型過濾器可分為：直通T型過濾器、正折流T型過濾器、反折流T型過濾器。連接分法蘭連接及對焊連接，可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。折流式T型過濾器一般安裝于管道直角處，具有占地小、清洗方便，節(jié)省費用等特點。如圖

技術參數

正折流式T型過濾器連接尺寸
公稱直徑	尺寸		排放口	參考重量
DN	L	H	R1/2"	KG
50	300	164		13.9
65	338	184		19.5
80	368	196		24.3
100	423	175		36.1
125	466	194		55.3
150	521	217		74.1
200	630	268		145
250	738	320		220.1
300	846	372		317.9

反折流式T型過濾器連接尺寸
公稱直徑	主要尺寸		排放□	參考重量
DN	H	L	R1/2"	Kg
50	158	268		13.6
65	179	304		18.9
80	195.5	330		24
100	225	382		36.3
150	280	482		68.9
200	332.5	578		140
250	383	666		216.2
300	437	768		315.2
